工作原理

  本机是一种卧式间歇式真空干燥设备，湿物料经传导蒸发，带有刮板搅拌器不断清除热面上的物料，并在容器内推移形成循环流，水份蒸发后由真空泵抽出。随着搅拌轴的不断转动，物料与加热面的为接触不断更新，使物料受热均匀，从而达到干燥效果。

性能特点
◎本机采用大面积夹层加热方式，传热面大，热效率高。热源（蒸汽、热水、导热油等可选）
◎本机设置搅拌，使物料在筒内形成连续循环状态，进一步提高了物料受热的均匀度。
◎本机设置搅拌，从而可顺利进行浆状、膏状、糊状物料干燥。

◎本机下料方式有手动、气动、电动，根据客户要求进行相应设计。

适应物料
◎医药、食品、化工等行业进行以下物料干燥：
◎适用于浆状、膏糊状、粉状物料；
◎要求低温干燥的热敏性物料；
◎易氧化、易爆、强刺激、剧毒物料；
◎要求回收有机溶剂的物料。

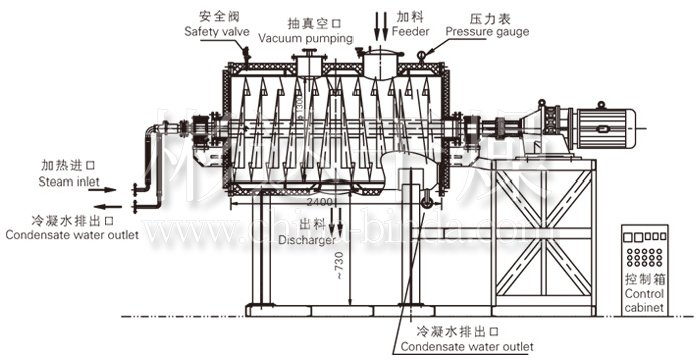

结构示意图

动画演示

设备构成：

真空耙式干燥机罐体为圆筒型，真空耙式干燥机由真空罐体、搅拌轴、端盖、支架、电机、减速机、控制柜等组成。

真空罐体:为夹套间壁传热型式，其上部设有真空过滤接口（连接拌热式不锈钢烧结真空过滤器）、物料入口（用于液态物料的真空上料）、人孔口（用于设备检修及固体物料投入）、热媒进出口、温度表管口、压力表管口等。

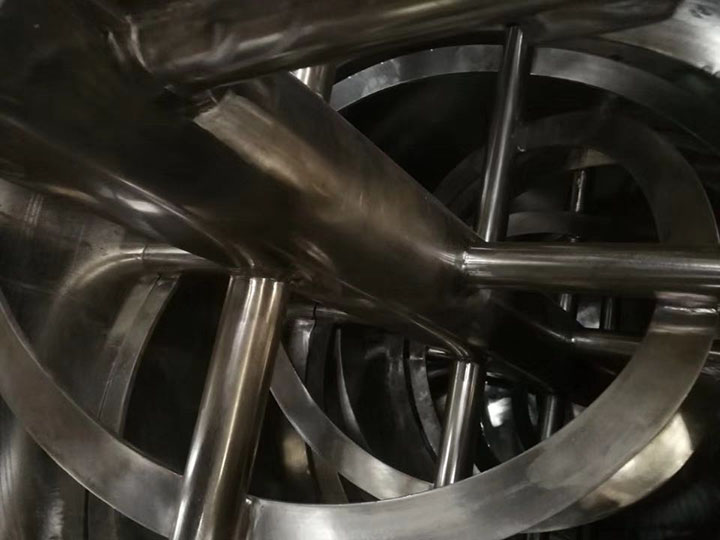

搅拌轴:有常规型（不加热）和空芯型两种，空芯型搅拌轴内部设有套管，用于轴及耙臂内热媒的进入和排出。耙臂焊接在搅拌轴上，耙臂上方设有带倾角的耙片（也叫抄板），靠近筒体的耙片在旋转过程中清理附着在筒体壁上的物料，使间壁传热表面不断更新，利于物料混合和热量传导。

旋转密封:轴与端盖之间的旋转密封根据物料和工艺要求，可选配填料密封、机械密封等型式。

端盖:设有视镜及旋转密封件、轴承座等，视镜除了观察内部状况外，还可以根据物料的特性选择从视镜口塞入或取出敲击棒。

机架是设置真空耙式干燥机传动装置的部件，一般采用槽钢或厚壁方管等制作。

人孔：一般选用快开式压制真空人孔，用于固体物料投入和设备内部检修。对于可能存在的正压操作的设备则选用标准真空人孔。

真空过滤器：一般配置为拌热式不锈钢烧结真空过滤器，过滤器壳体外部设有伴热和保温，防止蒸发的溶剂冷凝回流。过滤材料为不锈钢烧结过滤器或多层不锈钢烧结板制成的过滤器，可拆洗，方便清洗。由于一般物料在大部分溶剂蒸发后干燥到一定程度才出现粉尘携带波峰值，此时运用脉冲反吹对溶剂回收影响不大，因此，真空过滤器常根据物料特性及工艺要求，配置压缩空气或氮气脉冲反吹，在线清灰。在工艺设计和设备采购时，可根据物料特性及工艺要求选定真空过滤器的功能属性。

真空出料阀:由阀座、密封垫、阀板、顶升气缸（或手动螺杆）、锁紧螺栓组成，顶升气缸由压缩空气为动力，配有自锁控制阀，可自动锁定开启或关闭状态，防止因突然发生的压缩空 气供给失效导致阀门开启或关闭失效。对用于大型组合装置的真空耙式干燥机，为方便物料通过螺旋、真空抽吸等方式的衔接，真空出料阀常采用自控组合方式。

传动机构:由电机和减速机组成，减速机与搅拌轴之间由联轴器直联，减速机与电机之间为皮带传动，可避免因不可预见的杂物进入罐体内部导致搅拌桨与罐体之间卡堵且不被发现时对搅拌轴或密封的损害。为保护旋转密封的持续有效，传动电机一般选用变频调速。

真空耙式干燥机按照结构来分类，有以下四种类型：  

1、PZG真空耙式干燥机  

传动部分采用工作稳定、经久耐用的圆柱齿轮减速机，主动轴采用加粗的不锈钢实心轴，耙齿采用高强度铸造不锈钢耙齿，充分保证耙式真空干燥机在各种恶劣的工作环境下的稳定运转。加热介质可选蒸汽、导热油、热水。适用于松散的粉粒状物料干燥。  

2、QZG真空耙式干燥机  

该机是在普通耙式真空干燥机基础上作适应性改良产生的机型。壳体内部可加入二根或四根敲击棒，以利于物料的快速干燥及粉碎。加热介质可选蒸汽、导热油、热水。适用于干燥前易粘连团聚，干燥后松散的物料。  

3、JZG桨叶真空耙式干燥机  

该机是普通耙式真空干燥机结合桨叶干燥机传热面积大，干燥速率快的特点，作适当改良产生的机型。除了具备普通耙式真空干燥机所有针对性优势外，由于内置空心桨叶、混料螺带，较普通耙式真空干燥机具有更强的干燥能力，干燥强度成倍提高，卸料速度快。加热介质可选蒸汽、导热油、热水。适用于溶剂含量高，需要快速干燥同时完成混合的物料；对于含有机溶剂的物料具有明显优势。  

4、LZG双螺带真空耙式干燥机  

该机是普通耙式真空干燥机基础上作适应性改良产生的机型。除了具备普通真空耙式干燥机所有针对性优势外，由于内置正、反双螺带强制连续翻动、混合，干燥过程中物料难以团聚、结块，适用于那些易团聚、结块的松散物料的真空干燥。同时还可以作为混合机适用。加热介质可选蒸汽、导热油、热水。适用于松散的粉粒状物料同步完成干燥和混合。

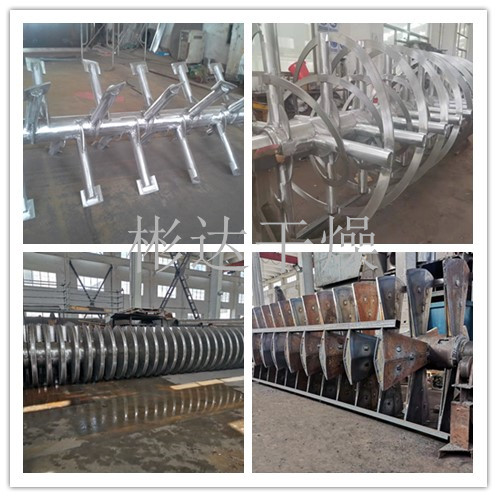

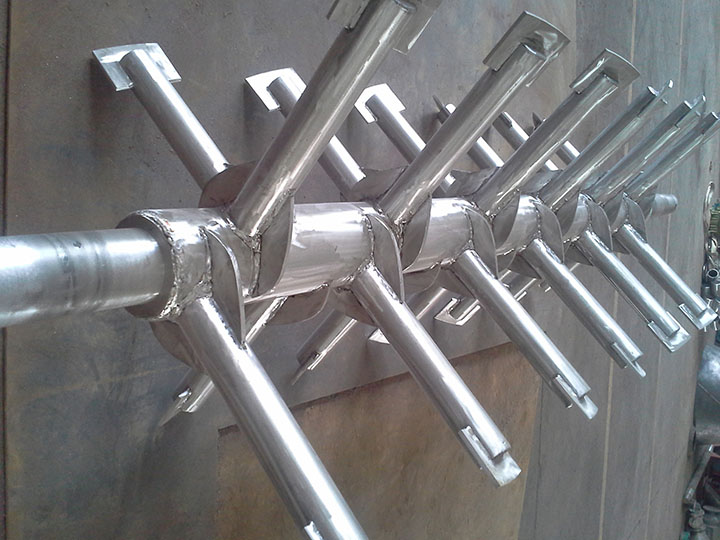

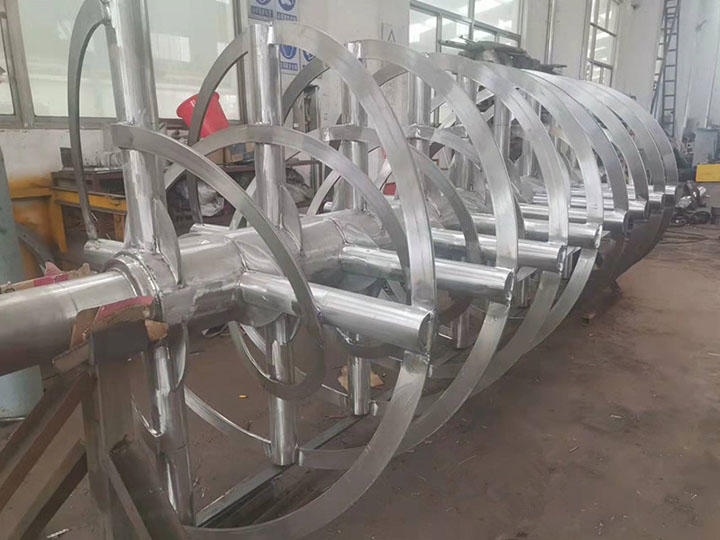

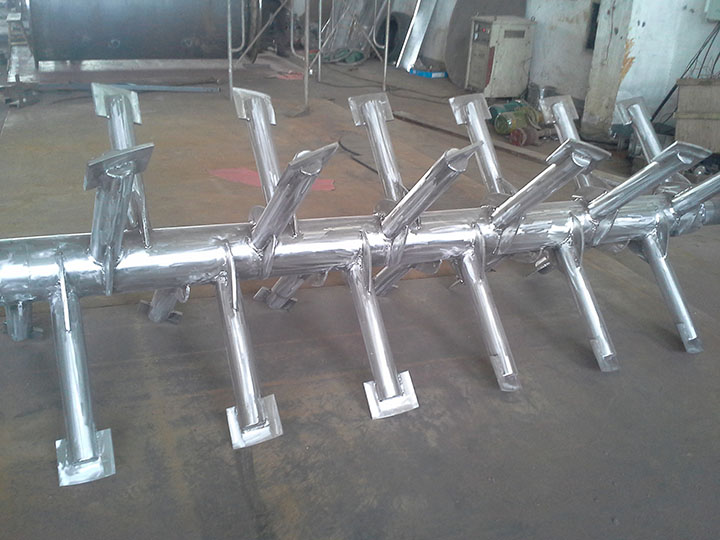

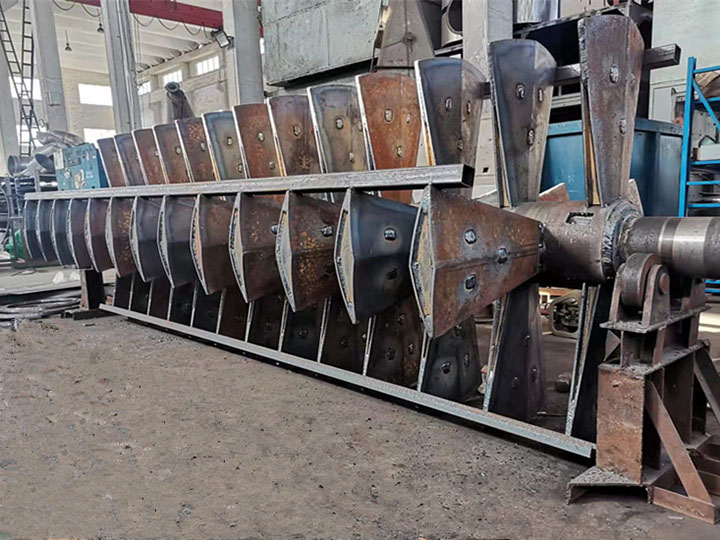

真空耙式干燥机主轴图：

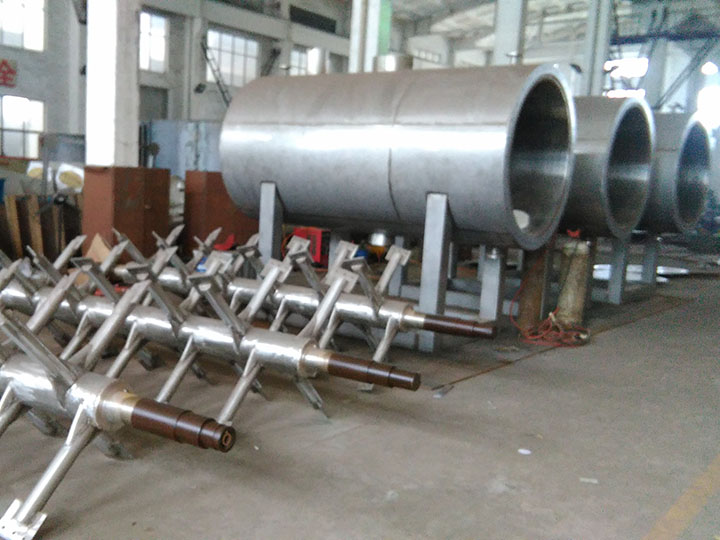

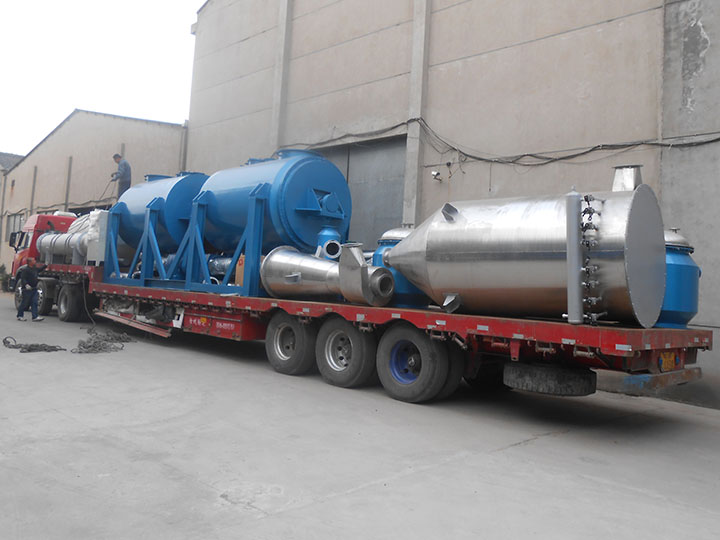

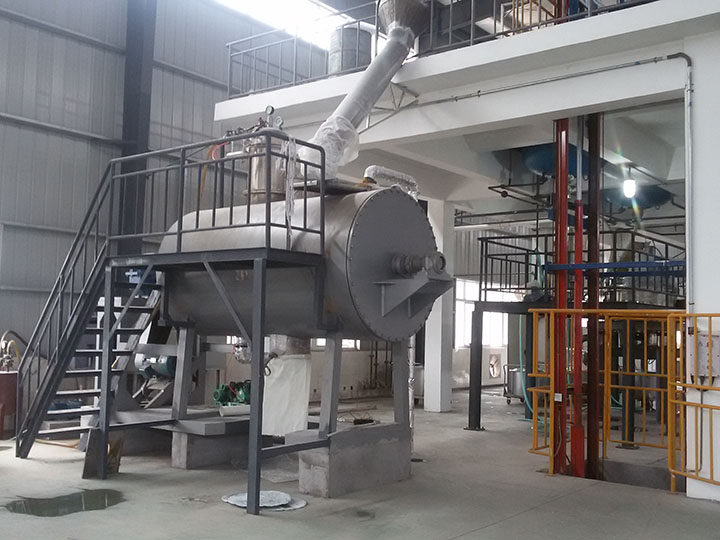

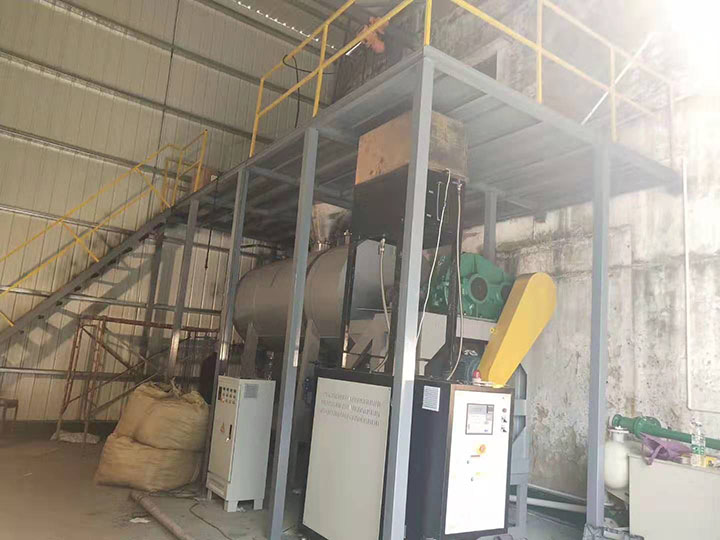

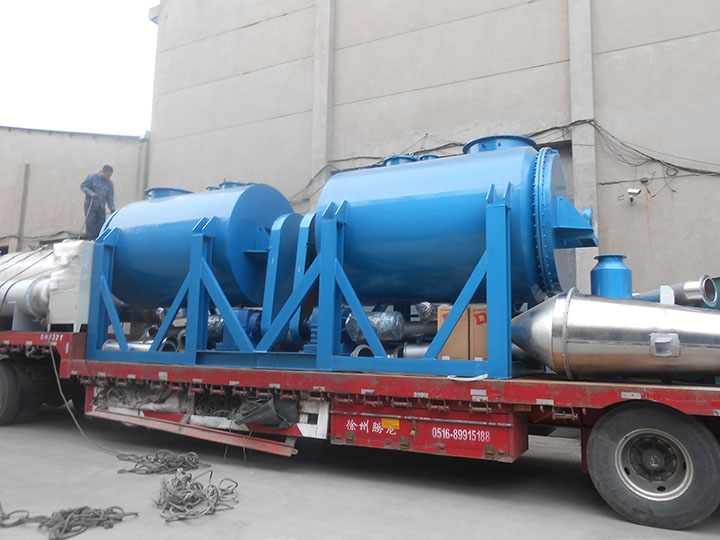

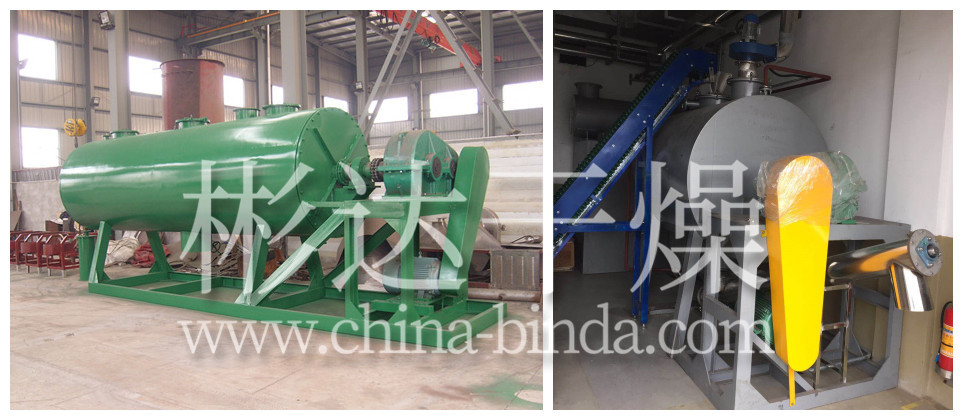

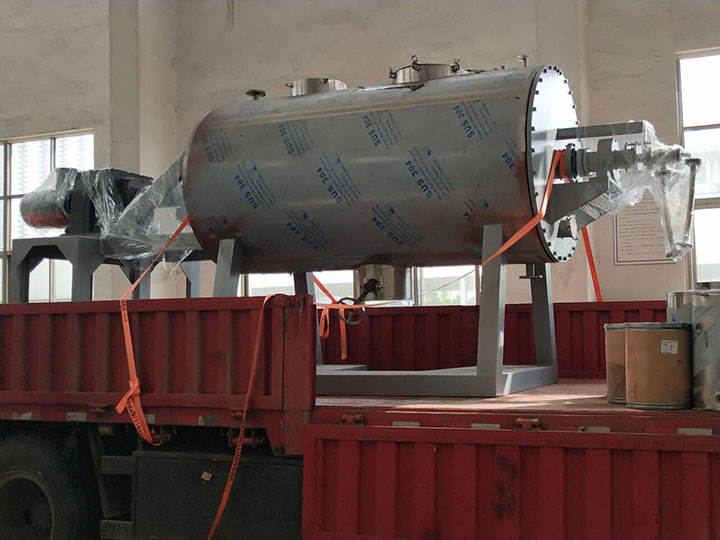

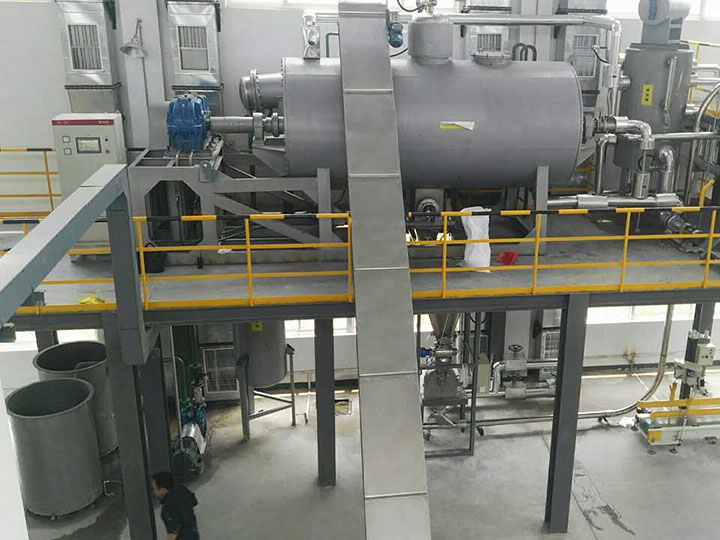

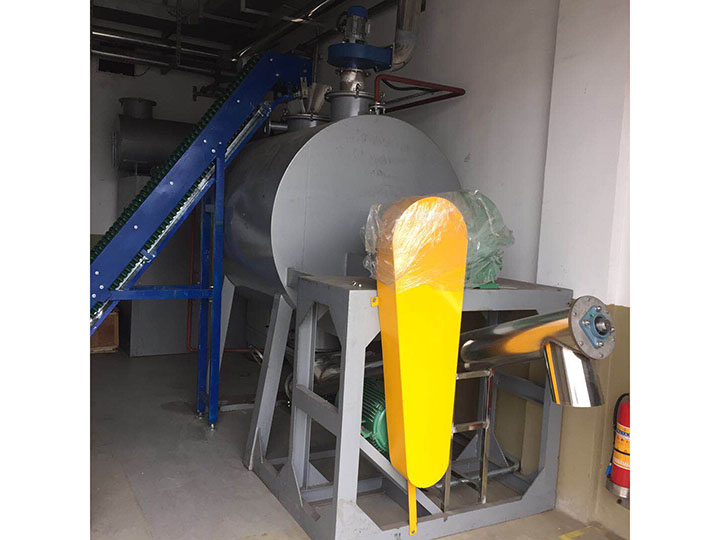

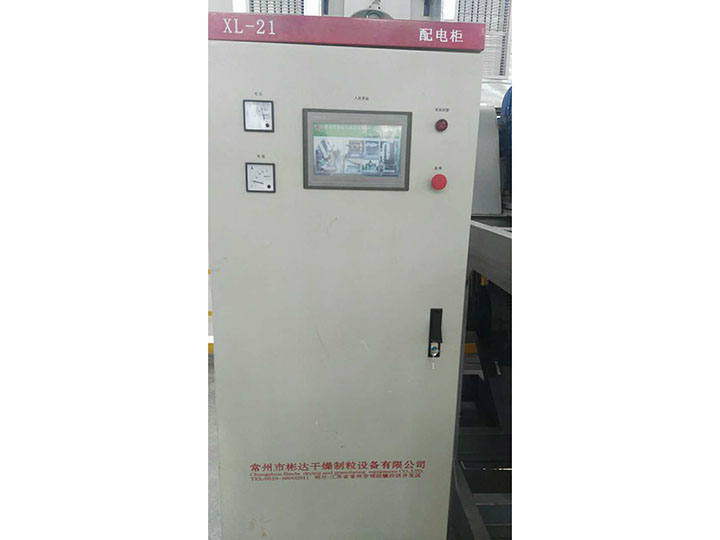

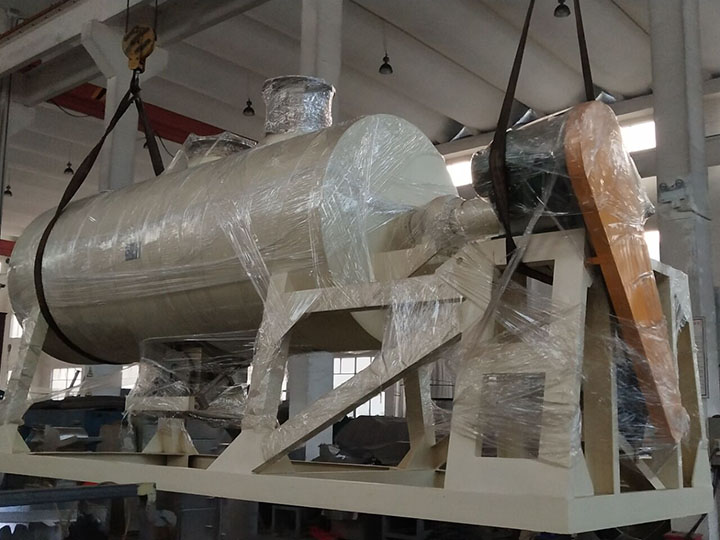

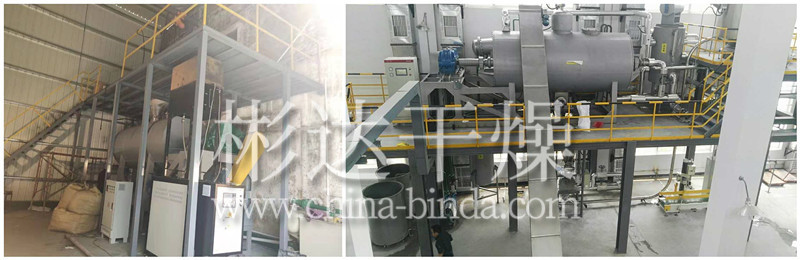

客户现场及制作图：

技术规格

注：水份蒸发量与物料的特性及热进风、出口温度相关。当出口温度为90^oC,其水份蒸发曲线见上图（供选型参考），随着产品不断更新，有关参数变更，恕不预先通知。
